馬肯8018型TTO熱轉印打碼機各組件驅動系統介紹：
8018 系列熱傳導打印機是包含所有打印機機械以及控制電子元件的裝置。
提供兩種完全不同的打印機版本：

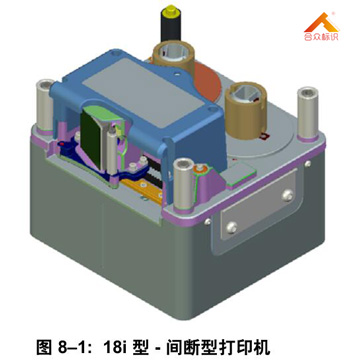

一、8018i 型 - 間斷型熱轉印打碼機
二、8018c 型 - 連續型熱轉印打碼機

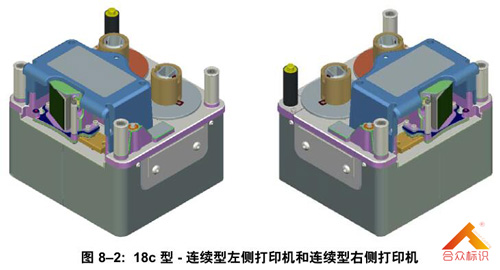

連續型打碼機又分為左側和右側兩個版本。
間斷型打碼機的打印模塊安裝在線性滑道上，連續型打碼機的打印模塊則是安裝在固定安裝板上。

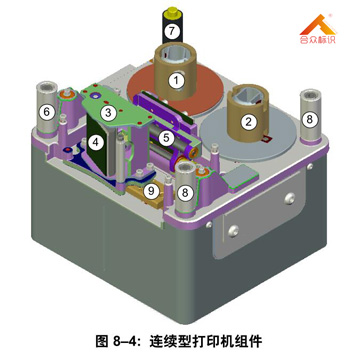

熱轉印打碼機的主要組件如下圖所示：
1. 色帶供應卷軸
2. 色帶卷緊卷軸
3. 打印頭模塊
4. 熱傳導打印頭
5. 傳動裝置
6. 色帶張力卷軸
7. 色帶移動卷軸
8. 色帶導向卷軸
9. 間斷型打印模塊線性滑道 / 連續型打印模塊安裝板

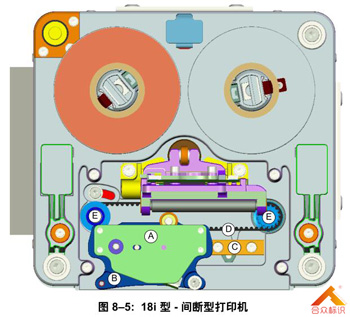

一、間斷型驅動系統 - 8018i 型熱轉印打碼機
這個型號打碼機的間斷型版本要求在打印過程中打印頭移動到襯底上面。
打印頭模塊 (A) 通過與驅動帶連接的打印頭托架 (B) 沿線性滑道 (C) 前后移動。打印頭模塊安裝在這個托架上，用四個螺絲固定。
線性滑道由線性球形軸承托架支持，這個托架可以使套件平穩滑動。
步進電機用于繞兩個齒輪 (E) 驅動鋸齒狀驅動帶 (D)，其中一個齒輪用于張緊皮帶。
使用另外兩個步進電機控制色帶驅動系統。
襯底固定好后即可開始打印。

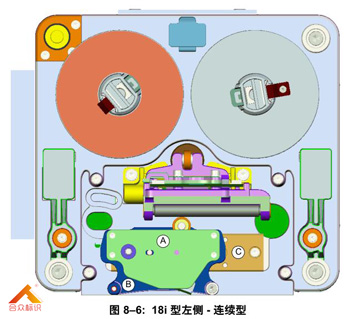

二、連續型驅動系統 - 8018i 型熱轉印打碼機
連續型打碼機版本不要求打印過程中打印頭在襯底上面移動。
打印模塊 (A) 與間斷型打印機版本一樣，安裝在打印托架 (B) 上，但是它固定于牢
固的安裝塊 (C) 上。
打印頭模塊保持在固定位置上，沒有線性移動。
襯底移動即可開始打印。

使用兩個步進電機控制色帶驅動系統。這兩個電機負責加速色帶，使色帶速度與襯底速度一致，這樣才能進行打印。

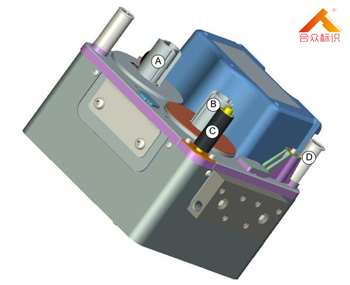

三、色帶驅動系統：
色帶驅動系統負責控制色帶張力、色帶移動以及色帶的運行速度。

(A) 色帶卷緊卷軸
(B) 色帶供應卷軸
(C) 色帶移動卷軸
(D) 色帶張力卷軸
色帶驅動是一個直接驅動系統，不需要使用夾緊裝置。這里使用兩個步進電機達到目的。
步進電機連接到色帶供應卷軸和舊色帶的卷緊卷軸上。從而使打碼機可以在兩個方向上正確驅動色帶。驅動系統不需要設置，這樣降低了使用不正確扭矩的可能性。
色帶繞移動卷軸和張力卷軸的線路移動。運行時，兩個卷軸通過霍爾效應傳感器將數據輸送到微處理器。
8018 系列固件使用算法計算色帶需要的張力大小，然后相應地調整步進電機。
